Модуль часов реального времени от DFRobot

DFRobot Fermion DS3231 Precise RTC (DFR0819) — это модуль часов реального времени (RTC) на базе ИС DS3231, включающей в себя кварцевый резонатор с температурной компенсацией для повышения долгосрочной точности модуля. В диапазоне от -40 до 85 °C обеспечивается точность ±3.5 ppm (±0.3024 с/день). Модуль имеет держатель для дисковой батарейки CR1220, которая включается при пропадании основного питания.

RTC поддерживает часы, полный календарь с поправками на високосные годы и два будильника. Имеется выход прямоугольного тактового сигнала с программируемым коэффициентом деления. Кроме того, ко входу RST можно подключить кнопку для сброса микропроцессора.

Модуль DFR0819 можно использовать в качестве внешнего источника сигналов тактирования, для напоминания о событии или пробуждения микроконтроллера.

Особенности:

• Напряжение питания: 3.3…5 В;
• Интерфейс: I2C;
• Рабочая температура: -40…85 °C;
• Точность: ±3.5 ppm (±0.3024 с/день);
• Резервный элемент питания: CR1220;
• Размер модуля: 22.5х21 мм;
• Внутренний встроенный кварцевый резонатор;
• Встроенная температурная компенсация;
• Полный календарь до 2100 года;
• Два программируемых сигнала тревоги (будильника)


Рис. 1. Внешний вид модуля DFR0819

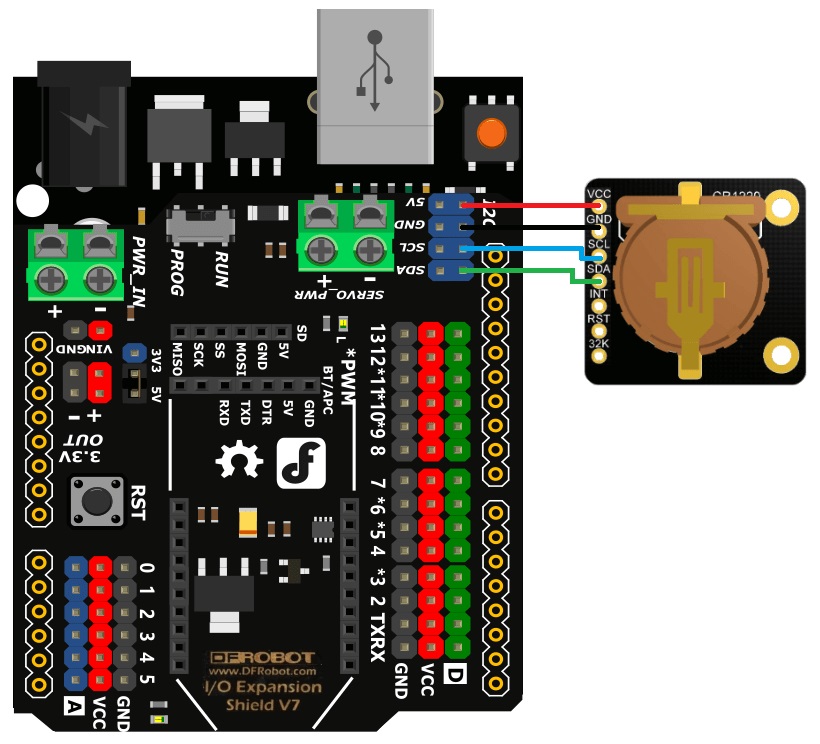

Рис. 2. Схема подключения DFR0819 к модулю расширения DFRobot I/O Expansion
