К78-R4 от Mornsun – миниатюрный DC-DC преобразователь для любых применений
Компания Mornsun предлагает линейку миниатюрных DC-DC преобразователей К78-R4 с фиксированным выходом, универсальных для широкого спектра применений. Эти преобразователи отличаются высоким КПД до 92% и исполняются в DFN-корпусе размерами 9х7х3.1 мм. Новейшая технология Chiplet SiP позволила значительно уменьшить габариты преобразователя (рис. 1), по сравнению с предыдущим поколением R3, а кроме этого, сохранить низкую стоимость преобразователей, сделав линейку R4 самыми компактными и бюджетными устройствами в своем классе.

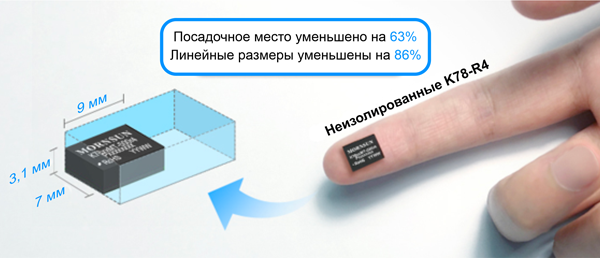

Рис. 1. Габариты преобразователей К78-R4
Преобразователи рассчитаны на входное напряжение до 36 В и выпускаются с выходными напряжениями 3.3…15 В (положительной или отрицательной полярности) и со встроенной функцией удаленного управления включением/выключением. Максимальный выходной ток в линейке составляет 500 и 1000 мА. На выходе преобразователи имеют защиту от короткого замыкания и возможность подстройки напряжения.
K78-R4 предназначены для работы при температурах -40…105 ºС и соответствуют стандартам для автомобильного применения (AEC-Q100). Их использование не требует дополнительных схем и радиатора для отвода тепла.
Новые преобразователи производства Mornsun идеально подходят для применений, где принципиальны высокий КПД, компактные размеры и низкая стоимость, например, в потребительской электронике, портативных и IoT-устройствах.
Ключевые характеристики DC/DC-преобразователей R4:
- Выходной ток: 500 мА, 1000 мА;
- DFN-корпус компактных размеров 9×7×3.1 мм для поверхностного монтажа;
- Выходные напряжения: 3.3/5/6.5/9/12/15 В (положительной или отрицательной полярности);
- Ток без нагрузки: менее 0.1 мА;
- Диапазон рабочих температур: -40…105 °C;
- КПД: до 92%;
- Защита ESD: 6 кВ;
- Соответствие требованиям AEC-Q100
Производители: MORNSUN
Опубликовано: 11.04.2022
