Сетевые адаптеры KPTEC на все случаи жизни
Развитие систем умного дома, безопасности и различных бытовых устройств идет большими темпами даже в условиях кризиса рынка. Сократить время на разработку и сертификацию можно, используя готовые источники питания, а выбор надежного партнера позволяет гарантировать поставки независимо от санкционных препятствий. Именно таким партнером является китайская компания Guanjin Electronic Technology Co., Ltd (KPTEC), которая с 2012 года разрабатывает и производит на собственных линиях сетевые адаптеры (СА) (рис. 1) различных форм-факторов: настенные мощностью до 60 Вт со встроенной вилкой; настольные мощностью до 120 Вт с разъемом для сетевого шнура. Соблюдая принципы качества и эффективности стандарта ISO9001:2015, KPTEC заслужила репутацию производителя надежных устройств и ответственного партнера на рынке производителей радиоэлектронного оборудования. СА KPTEC используют для комплектации своей продукции такие компании, как Xiaomi, Panasonic, Honeywell и многие другие. Возможность предзаказа адаптеров с требуемым выходным разъемом позволяет снизить ограничения при разработке проекта.
Общие параметры сетевых адаптеров, рассматриваемых далее:
- Входное напряжение: 90…264 В АС;
- Частота входного напряжения: 50…60 Гц;
- Сопротивление изоляции при 500 В DC: 30 МОм;
- Напряжение изоляции: 3000 В АС;
- Отсутствие ограничений по минимальной нагрузке;
- Температура хранения: -20…70 °С;
- Температура эксплуатации: 0…35, 0…45 °С (в зависимости от модели);
- КПД преобразования: до 88%;
- Длина выходного шнура: 1500 ±50 мм;
- Соответствие стандартам: EN62368-1, EN55032, EN55035

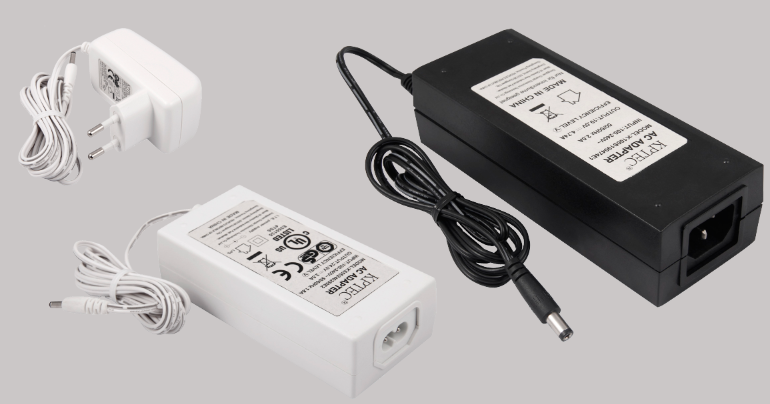

Рис. 1. Сетевые адаптеры KPTEC
В случае превышения нагрузки адаптеры отключаются. Встроенный корректор мощности у наиболее мощных адаптеров повышает эффективность эксплуатации. При включении скачок выходного напряжения не превышает 10% от номинального значения, при отключении входного напряжения время удержания номинальных выходных значений не менее 5 мс. Предлагаемые далее адаптеры изготовлены с выходом в виде прямых цилиндрических разъемов диаметром 3.5 и 5.5 мм, маркируемых как B35S68 и B55S68, соответственно, и 4-контактным «авиационным» разъемом B4PINAH.
Адаптеры в настенном исполнении:
- Выходные напряжение/ ток/ мощность: 5 В/ 0.5 А/ 2.5 Вт;
- Пульсации выходного напряжения: ≤300 мВ;
- Потребление от сети 230 В AC: ≤200 мА
- Выходные напряжение/ ток/ мощность: 5 В/ 1 А/ 5 Вт;
- Пульсации выходного напряжения: ≤300 мВ;
- Потребление от сети 230 В AC: ≤200 мА
- Выходные напряжение/ ток/ мощность: 5 В/ 2 А/ 10 Вт;
- Пульсации выходного напряжения: ≤240 мВ;
- Потребление от сети 230 В AC: ≤350 мА
- Выходные напряжение/ ток/ мощность: 5 В/ 3 А/ 15 Вт;
- Пульсации выходного напряжения: ≤200 мВ;
- Потребление от сети 230 В AC: ≤600 мА
- Выходные напряжение/ ток/ мощность: 12 В/ 1 А/ 12 Вт;
- Пульсации выходного напряжения: ≤240 мВ;
- Потребление от сети 230 В AC: ≤350 мА
- Выходные напряжение/ ток/ мощность: 12 В/ 1.2 А/ 14.4 Вт;
- Пульсации выходного напряжения: ≤240 мВ;
- Потребление от сети 230 В AC: ≤450 мА
- Выходные напряжение/ ток/ мощность: 12 В/ 2 А/ 24 Вт;
- Пульсации выходного напряжения: ≤200 мВ;
- Потребление от сети 230 В AC мА: ≤600 мА
K36V120300G B55S68
- Выходные напряжение/ ток/ мощность: 12 В/ 3 А/ 36 Вт;
- Пульсации выходного напряжения: ≤200 мВ;
- Потребление от сети 230 В AC: ≤900 мА
K48V120400G B55S68
- Выходные напряжение/ ток/ мощность: 12 В/ 4 А/ 48 Вт;
- Пульсации выходного напряжения: ≤200 мВ;
- Потребление от сети 230 В AC: ≤1200 мА
- Выходные напряжение/ ток/ мощность: 15 В/ 1 А/ 15 Вт;
- Пульсации выходного напряжения: ≤240 мВ;
- Потребление от сети 230 В AC: ≤450 мА
- Выходные напряжение/ ток/ мощность: 24 В/ 1 А/ 24 Вт;
- Пульсации выходного напряжения: ≤200 мВ;
- Потребление от сети 230 В AC: ≤600 мА
K36V240150G B55S68
- Выходные напряжение / ток / мощность: 24 В/ 1.5 А/ 36 Вт;
- Пульсации выходного напряжения, мВ: ≤200;
- Потребление от сети 230 В AC, мА: ≤900
K48V240200G B55S68
- Выходные напряжение/ ток/ мощность: 24 В/ 2 А/ 48 Вт;
- Пульсации выходного напряжения: ≤200 мВ;
- Потребление от сети 230 В AC: ≤1200 мА
K65A240250G B55S68
- Выходные напряжение/ ток/ мощность: 24 В/ 2.5 А/ 60 Вт;
- Пульсации выходного напряжения: ≤200 мВ;
- Потребление от сети 230 В AC: ≤1500 мА
Сетевые адаптеры настольного форм-фактора могут быть выполнены с разъемом, имеющим контакт заземления (в маркировке адаптера присутствует обозначение (E1) или без контакта заземления (E2)).
K36V120300E2 B55S68
- Выходные напряжение/ ток/ мощность: 12 В/ 3 А/ 36 Вт;
- Пульсации выходного напряжения: ≤200 мВ;
- Потребление от сети 230 В AC: ≤900 мА
K48V120400E2 B55S68
- Выходные напряжение/ ток/ мощность: 12 В/ 4 А/ 48 Вт;
- Пульсации выходного напряжения: ≤200 мВ;
- Потребление от сети 230 В AC: ≤1200 мА
K65C120500E2 B55S68
- Выходные напряжение/ ток/ мощность: 12 В/ 5 А/ 60 Вт;
- Пульсации выходного напряжения: ≤240 мВ;
- Потребление от сети 230 В AC: ≤1500 мА
K120B1201000E1 B4PINAH
- Выходные напряжение/ ток/ мощность: 12 В/ 10 А/ 120 Вт;
- Пульсации выходного напряжения: ≤300 мВ;
- Потребление от сети 230 В AC: ≤2000 мА
K36V240150E2 B55S68
- Выходные напряжение/ ток/ мощность: 24 В/ 1.5 А/ 36 Вт;
- Пульсации выходного напряжения: ≤200 мВ;
- Потребление от сети 230 В AC: ≤900 мА
K48V240200E2 B55S68
- Выходные напряжение/ ток/ мощность: 24 В/ 2 А/ 48 Вт;
- Пульсации выходного напряжения: ≤200 мВ;
- Потребление от сети 230 В AC: ≤1200 мА
K65A240250E2 B55S68
- Выходные напряжение/ ток/ мощность: 24 В/ 2.5 А/ 60 Вт;
- Пульсации выходного напряжения: ≤200 мВ;
- Потребление от сети 230 В AC: ≤1800 мА
K120A2400500E1 B55S68
- Выходные напряжение/ ток/ мощность: 24 В/ 5 А/ 120 Вт;
- Пульсации выходного напряжения: ≤300 мВ;
- Потребление от сети 230 В AC: ≤2000 мА
Согласно нормативным актам, действующим на территории РФ, продукция KPTEC имеет все необходимые сертификаты, соответствует стандартам безопасности и электромагнитной совместимости, может быть применена в качестве источников питания бытовой техники и другого оборудования
