Широкие возможности ARM-микроконтроллеров GD32F407

GD32F407 компании GigaDevice - это 32-разрядный микроконтроллер общего назначения на базе RISC-ядра ARM Cortex-M4 с высокой вычислительной мощностью, сниженным энергопотреблением и широким набором периферийных устройств, включая Ethernet MAC.

Ядро Cortex-M4 оснащено блоком операций с плавающей запятой (FPU), который ускоряет математические операции и поддерживает все инструкции и типы данных одинарной точности ARM. Оно реализует полный набор инструкций DSP для приложений, которые требуют эффективного, простого в использовании сочетания возможностей управления и обработки сигналов. Также микроконтроллеры включают блок защиты памяти (MPU) и мощную технологию трассировки для повышения безопасности приложений и расширения возможностей отладки.

Устройства GD32F407 подходят для широкого спектра приложений, особенно в таких областях, как промышленность, бытовое оборудование, встроенные модули, охранные системы, автомобильная навигация, БПЛА, IoT.

Основные характеристики:

• Ядро: Cortex-M4 Core;
• Тактовая частота: 168 МГц;
• Блок вычислений в формате с плавающей точкой;
• Полный набор DSP-инструкций;
• Однотактный аппаратный умножитель/делитель;
• Контроллер прерываний (NVIC);
• Флеш-память: 512…3072 KB;
• Оперативная память: 192 KB;
• Режимы экономии энергии: sleep, deep-sleep и standby;
• Независимое питание для RTC и backup registers;
• АЦП: 3х12 бит, 24 канала, 2.6 Мвыб./с;
• ЦАП: 2х12 бит;
• Интерфейсы: 4xUSART, 2xUART, 3xSPI, 3xI2C, 2xCAN 2.0B, USB 2.0 FS+HS, 2xI2S, 1xSDIO, 1xDCI, 1xEthernet MAC;
• Таймеры: 2xAdvanced Timer, 1xSysTick Timer, 8xGPTM (16 бит), 2xGPTM (32 бит), 2xBscTM, 2xWDT, 1xRTS;
• 2xDMA-контроллера;
• POR, PDR и LVD;
• GPIO: до 80% общего количества выводов;
• CRC: 32 бит;
• Тактовые генераторы: HXTAL, LXTAL, IRC32K, IRC16M, IRC48M;
• Поддержка внешней памяти: SRAM, PSRAM, NORFlash, NAND Flash, CF card, SDRAM;
• Напряжение питания: 2.6…3.6 В;
• Потребляемый ток в режиме Standby: 5.22 мкА;
• Рабочая температура: -40…85 °С;
• Корпуса: BGA176 (GD32F407Ix), BGA100 (GDF407VxH), LQFP144 (GD32F407Zx), LQFP100 (GD32F407Vx) и LQFP64 (GD32F407Rx)

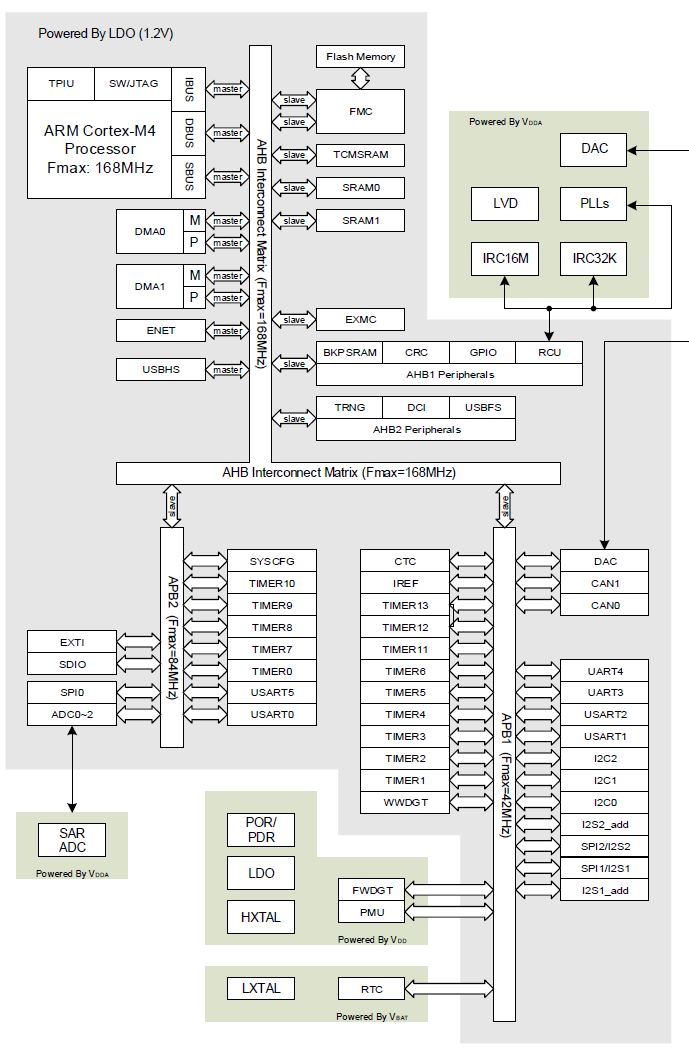

Рис. 1. Структурная схема GD32F407


Производители: GIGADEV

Разделы: Микроконтроллеры

Опубликовано: 12.07.2022
