Импульсные источники питания MORNSUN с креплением на DIN-рейку

MORNSUN – китайская компания, давно знакомая российским инженерам в области систем автоматизации как надежный поставщик, производитель и разработчик преобразователей напряжения как для внутрикорпусного монтажа на печатную плату, так и для размещения в монтажных шкафах или на щитах при помощи шасси или рейки DIN. Серии LI75(120)-20BxxR2S, LIFxx-10BxxR2 и LIxx-20BxxPR2 – источники питания (ИП) второго поколения (на что указывает обозначение R2 в конце наименования) с креплением на одну из самых популярных реек Ω-профиля размерами TS35-7.5 или TS35-15 (первое число обозначает ширину рейки в миллиметрах, второе – глубину). Использование такого способа установки позволяет быстро и легко осуществить монтаж или демонтаж модуля, минимизировав время на компоновку, разметку, подготовку крепления. Модернизация оборудования тоже значительно упрощается, так как модули, схожие по функционалу и параметрам, имеют и схожие габариты. Надежность работы импульсных источников питания предлагаемых серий обеспечивается не только новейшими достижениями компании MORNSUN в области преобразования питания, но и пассивным методом охлаждения, благодаря высокому, до 94.5%, КПД преобразования. Помимо повышения надежности за счет исключения механического элемента и снижения эксплуатационных расходов, такое охлаждение более комфортно для находящегося рядом персонала.

Системы автоматизации – очень широкая область с различными требованиями. Поэтому для наиболее оптимального использования места и средств компания Mornsun предлагает варианты питания как для промышленного (индустриального) применения, так и для установки внутри жилых зданий, где размер более важен.

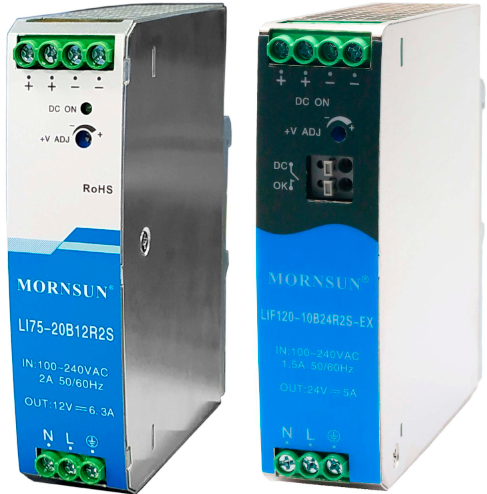

Рис. 1. LI75-20B24R2S и LIF120-10B24RS-EX

Для эксплуатации в промышленных условиях рекомендуется использовать источники питания серий LIFxx-10BxxR2, LI75-20BxxR2S и LI120-20BxxR2S (рисунок 1).

Их основные характеристики:

Вход: 85-90…264 В переменного тока или 120…370 В постоянного;
Один выход DC: 12, 24 или 48 В с возможностью подстройки и мощностью 75, 120, 240 или 480 Вт;
Светодиодный индикатор работы;
Защита от перегрева, повышенного напряжения на выходе, перегрузки и короткого замыкания;
MTBF (средняя наработка на отказ): более 300 тысяч часов;
Сертификация в UL61010, UL508, EN62368, ИП с маркировкой “EX” соответствуют стандартам взрывобезопасности IEC/EN60079;
CLASS B по электромагнитной совместимости

Напряжения изоляции между высоковольтной и низковольтной частями у данных ИП различаются:

LIFxx-10BxxR2 – 3 кВ;
LI75-20BxxR2S и LI120-20BxxR2S – 4 кВ

Диапазон температур окружающей среды:

LI75-20BxxR2S:- -30…70 °C;
LI120-20BxxR2S:- -20…60 °C;
LIFxx-10BxxR2S: -40…70 °C;
LIFxx-10BxxR2S-EX: -40…85 °C

Кроме того, серия LIFxx-10BxxR2S отличается наличием корректора мощности (PFC), допускает перегрузку на 50% в течение трех секунд, и большинство ИП из этой серии имеют контакты выхода сигнализации состояния работы.

Серии включают в себя следующие варианты исполнения ИП:

мощностью 75 Вт:

LI75-20B12R2S – номинальное выходное напряжение 12 В, максимальный выходной ток 6.3 А;
LI75-20B24R2S – 24 В, 3.2 А;
LI75-20B48R2S – 48 В, 1.6 А;

мощностью 120 Вт:

LI120-20B12R2S – 12 В, 10 А;
LI120-20B24R2S – 24 В, 5 А;
LI120-20B48R2S – 48 В, 2.5 А.
LIF120-10B12R2 и LIF120-10B12R2-EX – 12 В, 10 А;
LIF120-10B24R2 и LIF120-10B24R2-EX – 24 В, 5 А;
LIF120-10B48R2 и LIF120-10B48R2-EX – 48 В, 2.5 А;

мощностью 240 Вт:

LIF240-10B12R2 и LIF240-10B12R2S – 12 В, 16 А;
LIF240-10B24R2 и LIF240-10B24R2S – 24 В, 10 А;
LIF240-10B48R2 и LIF240-10B48R2S – 48 В, 5 А;

мощностью 480 Вт:

LIF480-10B24R2 – 24 В, 20 А;
LIF480-10B48R2 – 48 В, 10 А.

Источники питания LIxx-20BxxPR2 (рисунок 2) изготовлены в пластиковом корпусе, способном выдерживать значительный нагрев (стандарт UL94V-0). Их профиль и глубина схожи с большинством модулей, устанавливаемых в неглубоких шкафах, которые обычно предназначены для размещения в жилых зданиях и сооружениях. Как и ИП индустриального значения, такие ИП способны работать с входными напряжениями в диапазоне 85…264 В AC или 120…370 В DC при температуре окружающей среды -30…70 °С, обладают комплексом защит от перегрузок, перегрева, короткого замыкания и перенапряжения. Кроме того, существуют варианты с более высокой верхней границей входного напряжения (277 В AC и 390 В DC) и способные работать при температуре -40 °С. Отличительной чертой LIxx-20BxxPR2 является способность выдерживать скачки входного напряжения амплитудой до 300 В AC длительностью 5 секунд.

Рис. 2. Источник питания LI30-20B05PR2

Источники питания серии LIxx-20BxxPR2 предлагаются на следующие выходные напряжения постоянного тока:

5 В:
- LI30-20B05PR2 - номинальный выходной ток 3 А;
- LI60-20B05PR2 - 6.5 А;
12 В:
- LI30-20B12PR2 - 2 А;
- LI60-20B12PR2 - 4.5 А;
- LI100-20B12PR2 - 7.5 А;
- LI150-20B12PR2 - 11.3 А;
15 В:
- LI30-20B15PR2 - 2 А;
- LI60-20B15PR2 - 4 А;
- LI100-20B15PR2 - 6.5 А;
- LI150-20B15PR2 - 9.5 А;
24 В:
- LI30-20B24PR2 - 1.5 А;
- LI60-20B24PR2 - 2.5 А;
- LI100-20B24PR2 - 4.2 А;
- LI150-20B24PR2 - 6.25 А;
48 В:
- LI30-20B48PR2 - 0.75 А;
- LI60-20B48PR2 - 1.25 А;
- LI100-20B48PR2 - 2.1 А;
- LI150-20B48PR2 - 3.2 А

Если необходима бесперебойная и надежная работа, применяется резервирование питания, например, с помощью LIR-20 (рисунок 3) производства компании MORNSUN.

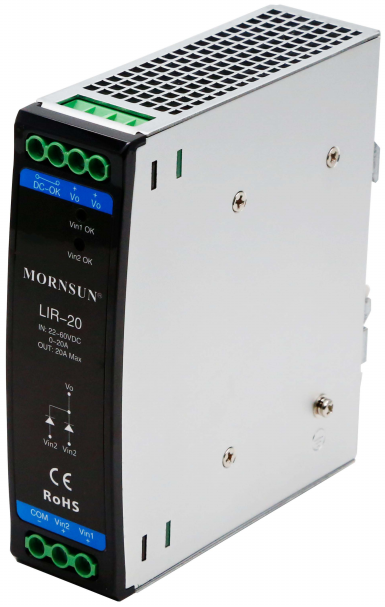

Рис. 3. LIR-20

Данный модуль позволяет осуществить объединение двух источников питания на одну нагрузку с максимальным током входных каналов 10 А (на каждый канал). Падение напряжения при этом составит 0.65 В. Сигнализация работоспособности обеспечивается контактным выходом и двумя светодиодными индикаторами. Резервирование питания можно наращивать за счет нескольких модулей (рисунок 4).

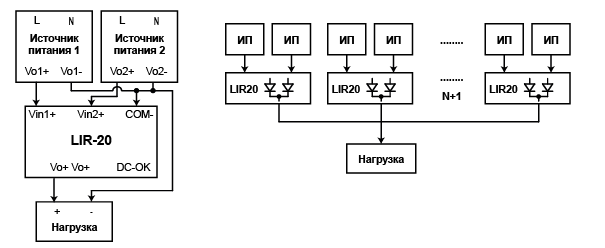

Рис. 4. Резервирование питания с помощью LIR-20

Источники питания компании Mornsun – это не только возможность создать надежные, эффективные и современные приложения в областях автоматизации, но и разумная стоимость и гарантированное выполнение заказов в кризисных условиях.
