Миниатюрные модульные POL-преобразователи

Компания ООО «Вольтбрикс» освоила производство неизолированных DC-DC преобразователей серии VNA3 «EULER» с объемной компоновкой для систем с промежуточной шиной питания. Новое конструктивное решение позволило обеспечить площадь, занимаемую на плате, до 0.5 см² (7.7х6.6 мм) при толщине модуля 3 мм. И это при выходном токе 3 А. Выходное напряжение программируется внешним резистором в диапазоне 0.76...7 В.

Модуль построен по топологии синхронного выпрямления (рис. 1) и оптимизирован для получения высокого КПД в широком диапазоне нагрузки. Надежность эксплуатации преобразователя повышает комплекс защит. Вход EN (рис. 2) позволяет перевести модуль в дежурный режим (StandBy) с максимальным потреблением 15 мкА. Режим плавного старта и управление включением облегчают проектирование систем с распределённым электропитанием.

Модули VNA3 отлично подойдут в качестве POL-преобразователей для систем питания с промежуточной шиной в промышленном и телекоммуникационном оборудовании, для систем обработки данных, рабочих станций, портативных устройств.

Технические параметры:

• Входное напряжение: 4.5…8 В;
• Выходное напряжение: 0.76…7 В;
• Выходной ток: 3 А;
• КПД: до 93%;
• Ток потребления без нагрузки: 1 мА;
• Ток потребления в выключенном состоянии: 2 мкА, тип.;
• Плавный запуск;
• Дистанционное управление Вкл/Выкл;
• Защита от КЗ, перегрузки по выходу;
• Защита от пониженного входного напряжения;
• Рабочая частота: 700 кГц;
• Рабочая температура: -40...85 °С;
• Размеры: 7.7х6.6х3 мм (VNA3L0.87.0SQ), 19х9.9х3.75 мм (VNA3L0.87.0SP)

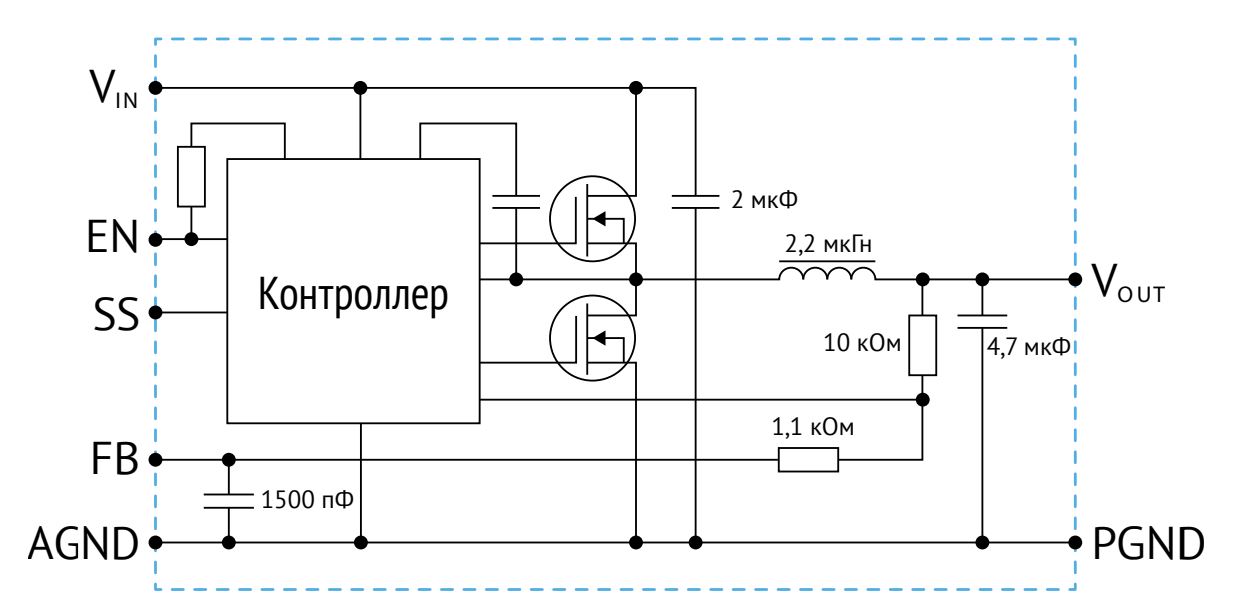

Рис. 1. Структурная схема VNA3

Рис. 2. Схема включения VNA3


Производители: VOLTB

Разделы: DC-DC преобразователи

Опубликовано: 09.09.2022
