Плата ARPI600 для подключения Raspberry Pi к шильдам Arduino и поддержкой модулей XBee

ARPI600 - плата расширения, в основу которой легла идея использования аппаратных и программных ресурсов Arduino для совместной работы с Rasberry Pi через интерфейс GPIO. Кроме того, ARPI600 поддерживает модули XBee, легко позволяя добавить в проект беспроводные устройства с соответствующим протоколом.

Отличительные особенности:

совместимость с Arduino UNO, Leonardo, простое подключение различных шильдов Arduino;
XBee коннектор для подключения различных XBee модулей;
интерфейс для подключения различных датчиков;
установленный на плате для отладки конвертер USB-UART, который можно сконфигурировать как XBee USB адаптер;
установленный на плате 11-канальный 10-битный 38K SPS АЦП (6 каналов для интерфейса ARDUINO, 5 каналов для датчиков);
часы реального времени.

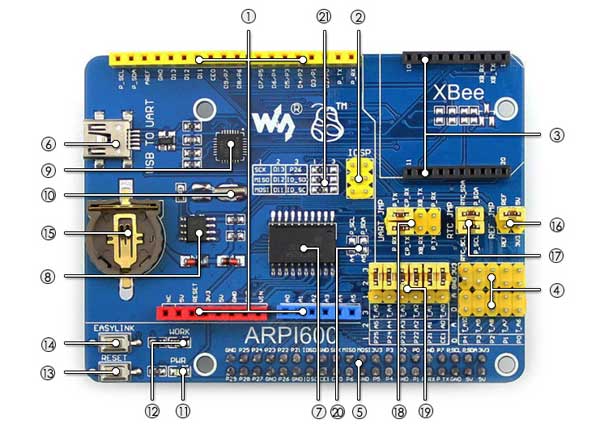

Краткое описание платы ARPI600

Arduino connector: для подключения шильдов Arduino
ICSP interface : Arduino ICSP
XBee connector: для подключения XBee коммуникационных модулей
Sensor interface : для подключения датчиков
Raspberry Pi connector: для подключения Raspberry Pi (40 контактов)
USB - UART
TLC1543 : АЦП
PCF8563 : Часы реального времени (RTC)
CP2102
32.768 KHz кварцевый резонатор : для RTC
Индикатор питания
Светодиод состояния XBee
Кнопка сброса (RESET ) XBee и Arduino
Кнопка запуска XBee EASYLINK
Держатель батареи RTC: для батареи CR1220
Джампер конфигурирования напряжения опоры для TLC1543
Джампер RTC
Джампер UART:
- при соединении P_RX и CP_TX, P_TX и CP_RX, соответственно, USB- UART подключается к последовательному порту Raspberry Pi
- при соединении XB_RX и CP_TX, XB_TX и CP_RX, соответственно, USB- UART подключается к последовательному порту XBee
- при соединении XB_RX и P_TX, XB_TX и P_RX, соответственно, последовательный порт Raspberry Pi подключается к последовательному порту XBee
Джампер выбора Arduino AD
Джампер выбора Arduino I2C
Джампер выбора Arduino SPI
