3-осевые тепловые акселерометры MXC6655

3-осевые тепловые акселерометры MXC6655

Тепловые акселерометры MXC6655 компании MEMSIC базируются на собственной технологии, где в качестве инерционной массы используется нагреваемый газ. Эти устройства не содержат движущихся деталей и, таким образом, устраняются проблемы с надежностью и повторяемостью в полевых условиях, характерные для других технологий. Например, отсутствует механический резонанс, гистерезис, «залипание», они невосприимчивы к вибрациям.

Тепловой MEMS-акселерометр MXC6655, изготавливаемый на основе стандартного процесса CMOS 0.18 мкм, включает датчик и электронику в одном кристалле, который герметично размещается в корпусе LGA12.

В центре кристалла расположен нагревательный элемент, подвешенный над полостью. По краям размещены термопреобразователи. В неподвижном положении корпуса нагретый газ расположен над нагревателем симметрично, а при ускорении нагретые молекулы газа отклоняются от центра. Разница температур на термодатчиках и напряжение между их выходами прямо пропорциональны ускорению (рис. 1). Встроенный температурный датчик позволяет компенсировать зависимость показаний от изменения окружающей температуры. Диапазон рабочих температур акселерометра от -40 °C до 85 °C.

Цифровой интерфейс I2C поддерживает быстрый режим работы (400 кГц) и выдает данные измерения ускорения по 3 осям в цифровом 12-битном формате. Выход прерывания (INT) предназначен для обнаружения поворота и встряхивания по осям X/Y. Устройство также имеет режим отключения питания, который активируется через интерфейс I2C.

Применение:

  • Сотовые телефоны;
  • Планшеты;
  • Компьютерная периферия;
  • ЖК-проекторы;
  • Шагомеры;
  • MP3/MP4;
  • Джойстики;
  • Утюги;
  • Вентиляторы


Особенности MXC6655:

  • Низкая стоимость;
  • Передовая технология;
  • Запатентованная технология MEMSIC без подвижных элементов;
  • Устойчивость к ударам более 200000 g;
  • Диапазон измерения ускорений: ±2, ±4, ±8 g;
  • 12-битный выходной сигнал для осей X, Y и Z;
  • 8-битный температурный выход;
  • Прерывания при обнаружении встряхивания;
  • Программируемый порог обнаружения встряхивания;
  • Интерфейс: I2C FAST (≤400 кГц);
  • Напряжение питания: 1.8...3.6 В;
  • Ток потребления в режиме ожидания: 1.3 мА;
  • Ток потребления в режиме power-down: 0.8 мкА;
  • 1.8 В совместимые I/O;
  • Плотность шума: 1 (X, Y) mg/√Hz, 2 (Z) mg/√Hz;
  • Самодиагностика;
  • Режим включения/выключения питания;
  • Рабочая температура: -40…85 °С;
  • Корпус: LGA12, 2х2х1 мм

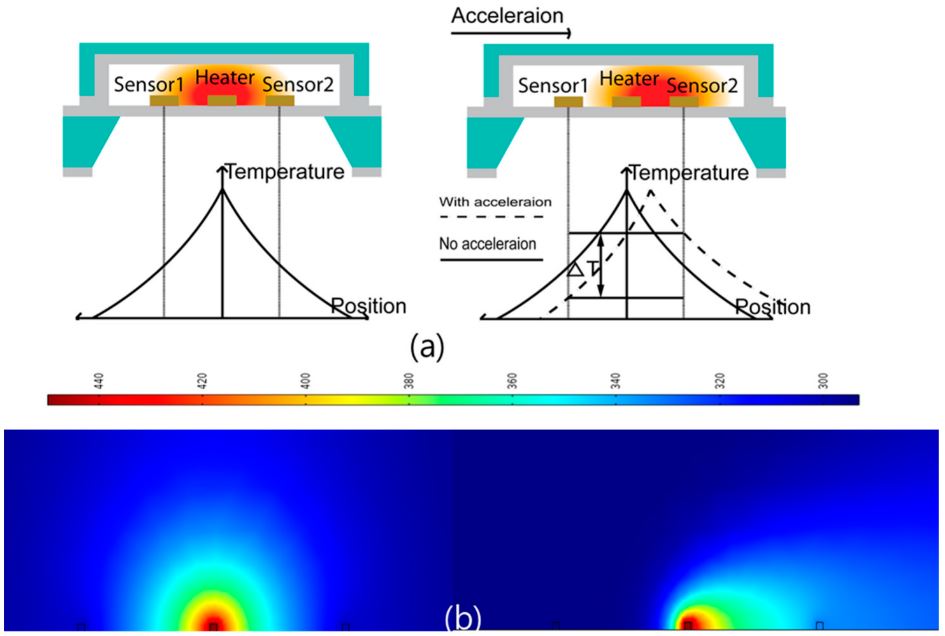

Рис. 1. Принцип работы теплового акселерометра с нагреваемым газом

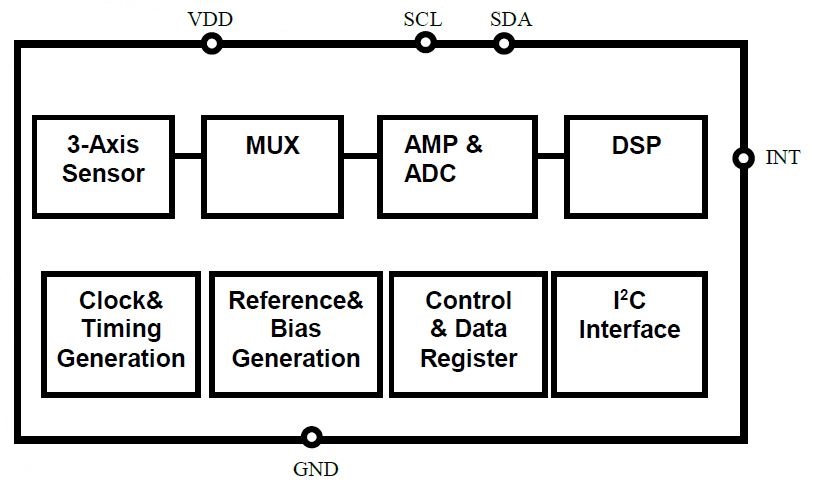

Рис. 2. Структурная схема MXC6655

Производители: MEMSIC

Разделы: Акселерометры

Опубликовано: 28.11.2022
