Высокоэффективные 600-ваттные DC-DC преобразователи с цифровым управлением

Высокоэффективные 600-ваттные DC-DC преобразователи с цифровым управлением

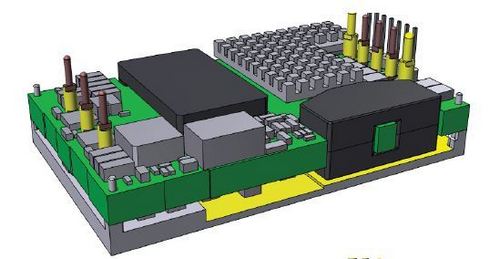

Murata Power Solutions выпустила серию 600-ваттных цифровых DC-DC преобразователей с выходным напряжением 12 В, совместимых с требованиями DOSA. Серия была разработана на основе 32-разрядного ARM-процессора, поддерживающего возможность цифрового управления и телеметрии. Преобразователи DSQ, DAQ и DCQ поддерживают входной диапазон напряжений от 36 до 75 В с типичным КПД 96 % при полной нагрузке и входе 48 В (рис. 1).

Источники имеют функциональную изоляцию, выдерживающую испытательное напряжение 2250 В DC. Для этих модулей опционально предусмотрены расширения, которые включают в себя цифровой интерфейс, поддерживающий набор команд PMBus, параллельное распределение нагрузки, положительную или отрицательную логику управления вкл/выкл.

Модели серии DCQ имеют расположение выводов в соответствии со стандартом DOSA – вход, выход и управление включением. У DAQ добавлены входы для компенсации падения напряжения на проводах и подстройки выходного напряжения.

Модель DSQ отличается наличием интерфейса PMBus, который позволяет устанавливать выходное напряжение, параметры плавного пуска, пределы защиты от перенапряжения на входе и выходе, порог блокировки от пониженного напряжения на входе, ограничение выходного тока и температуру отключения при перегреве. Телеметрические функции включают в себя выходное напряжение и ток, входное напряжение и температуру, а также индикацию состояния питания (power good) и статус (on/off).

Преобразователи DSQ, DAQ и DCQ могут быть с успехом применены в новейшем телекоммуникационном, сетевом, вычислительном, испытательном оборудовании, в беспроводных базовых станциях, системах PoE.

Особенности:

  • Соответствуют DOSA;
  • Форм-фактор: ¼ Brick;
  • Цифровое управление на базе 32-битного ARM-процессора;
  • Вход: 36…75 В;
  • Выход: 12 В, 50 А (600 Вт);
  • КПД: 96% тип;
  • Управление: вкл/выкл, подстройка/вход компенсации (DSQ / DAQ), PMBus (DSQ);
  • Параллельная работа двух или трех модулей (опция);
  • Изоляция вход-выход: 2250 В DC, IEEE802.3 PoE;
  • Низкие выходные шумы и пульсации;
  • Защита от перегрузки по току и напряжению на выходе;
  • Защита от перегрева;
  • Широкий диапазон рабочих температур: -40…85 °C;
  • Соответствуют UL/EN/IEC 60950-1, CAN/CSA-C22.2 No. 60950-1, 2nd Edition и EN55022 / CISPR22

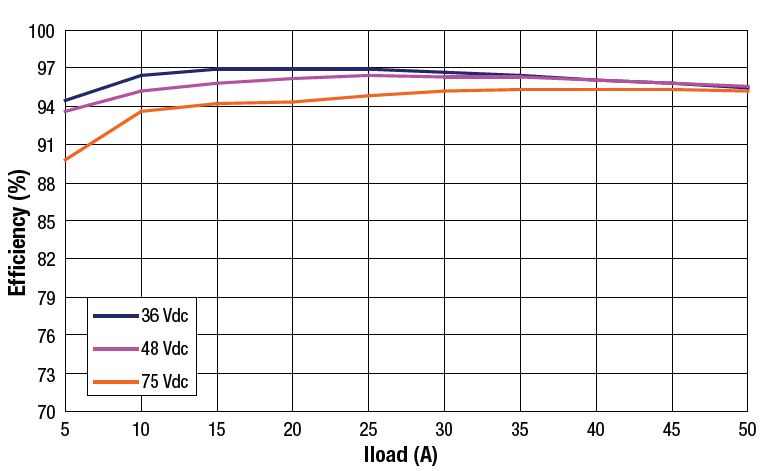

Рис. 1. Зависимость КПД от тока нагрузки

Производители: Murata

Разделы: DC-DC источники питания

Опубликовано: 19.03.2019
