Оценочный комплект энергонезависимой FPGA MAX 10

MAX 10 Plus от Terasic − это полнофункциональный оценочный комплект на основе микросхемы энергонезависимой ПЛИС FPGA Intel MAX10. Он предлагает комплексную среду проектирования, позволяющую разработчикам встраиваемых систем быстро познакомиться с возможностями микросхемы семейства MAX 10.

MAX 10 Plus предоставляет интегрированную платформу, которая включает в себя аппаратную составляющую, средства проектирования и референс-дизайн для разработки широкого спектра аудио, видео и других приложений.

Полностью интегрированный комплект MAX 10 Plus позволяет разработчикам быстро настроить свой сервер в соответствии с конкретными потребностями.

Особенности:

• ИС FPGA
  • MAX 10 10M50DAF484C6G;
  • Два блока АЦП;
  • Количество программируемых логических элементов: 50 К;
  • Память M9K 1638 Кбит;
  • Пользовательская флэш-память: 5888 Кбит;
  • 4 ФАПЧ;
• Конфигурирование и отладка
  • Встроенный загрузчик USB-Blaster II (разъем Mini USB тип B);
  • Дополнительный JTAG (10-контактный разъем);
  • Один движковый переключатель для выбора образа загрузки;
• Устройства памяти
  • DDR3 SDRAM: 1 ГБ (64 МБx16);
  • DDR3 SDRAM: 1 ГБ (128 МБx8);
  • флэш-память c QuadSPI: 512 МБ;
  • держатель для карты Micro SD;
• Коммуникации
  • Gigabit Ethernet PHY (RJ45);
  • Мост UART-USB FT232R;
  • Разъем PS/2 для мыши/клавиатуры;
  • Разъем расширения 2 x 6 TMD (Terasic Mini Digital);
• Аудио/Видео
  • 24-битный аудиокодек CD-качества с разъемами линейного входа и линейного выхода, для подключения микрофона;
  • видеовход HDMI;
• Аналоговая часть
  • Два входа АЦП с SMA-разъемами;
  • Вход потенциометра для АЦП;
  • Встроенный вход MIC для АЦП;
  • Разъем 2x10 для входов АЦП;
  • ЦАП DAC855116 бит;
• Датчики
  • влажности и температуры HDC1000;
  • освещенности (APDS-9301);
  • трехосевой акселерометр ADXL345;
  • микрофон;
  • мониторинг мощности LTC2990;
• Система тактирования
  • Один внешний тактовый генератор 10 МГц;
  • Три внешних тактовых генератора 50 МГц;
• • Переключатели, кнопки и светодиоды
  • Пять кнопок;
  • Десять движковых переключателей;
  • Десять красных пользовательских светодиодов;
  • Два 7-сегментных индикатора;
• Питание:5 В/3 А DC;
• Печатная плата: 233.35х160 мм

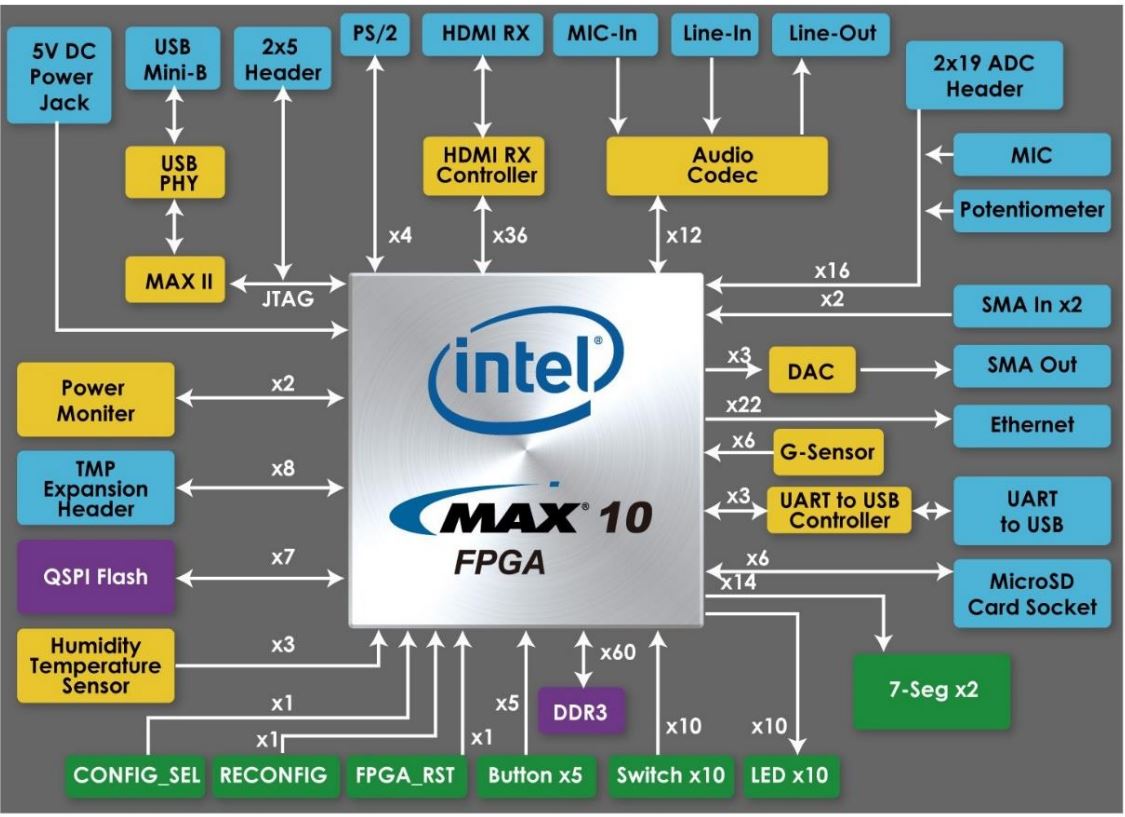

Рис. 1. Структурная схема MAX 10 Plus

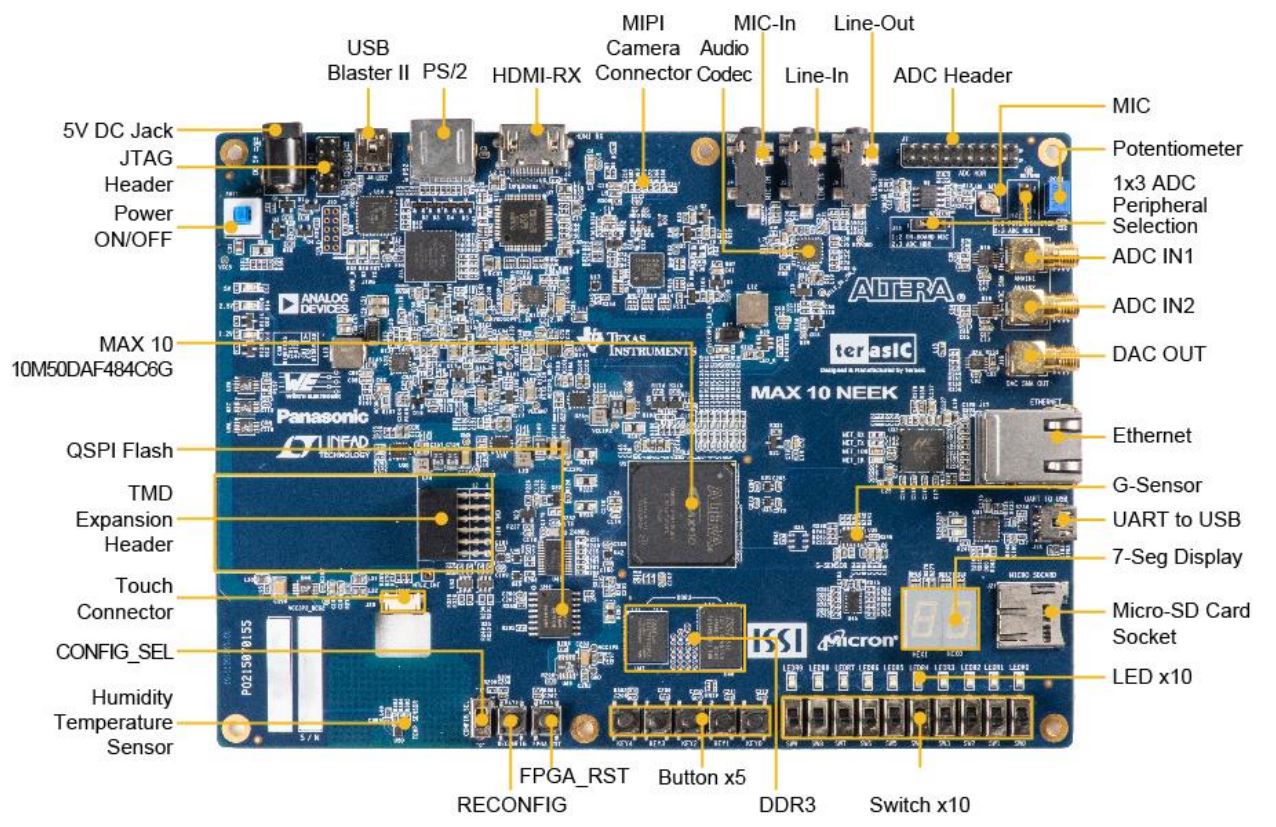

Рис. Внешний вид платы MAX 10 Plus.
