Самодельный функциональный генератор от Мастер Кит

Самодельный функциональный генератор от Мастер Кит

Набор KIT NS046box от компании Мастер Кит позволяет самостоятельно собрать функциональный генератор. Основой конструктора является микросхема XR2206, которая генерирует сигналы синусоидальной, треугольной и прямоугольной (меандр) формы. С помощью перемычек и переменных резисторов грубой и точной регулировки можно установить частоту в пределах от 1 Гц до 1 МГц (рис. 1 и 2).

Форма синусоидального или треугольного сигнала выбирается перемычкой. Регулировка амплитуды производится третьим переменным резистором. А сигнал меандра имеет отдельный нерегулируемый выход. Генератор обладает высокой стабильностью частоты, мало зависящей от температуры и напряжения питания, а также имеет малые искажения синусоидального сигнала (0.5%).

Технические параметры:

  • Напряжение питания: 9...12 В;
  • Частота: 1 Гц...1 МГц;
  • Выходное сопротивление: 600 Ом;
  • Искажение синусоидального сигнала (Wave Distortion), тип.: 0.5%;
  • Линейность треугольного сигнала, тип.: 1%;
  • Температурная стабильность, тип.: 20 ppm/°C;
  • Чувствительность к изменению напряжения питания, тип.: 0.015/В;
  • Выходное напряжение: 3 В, размах, синус;
  • Потребляемый ток: 20 мА;
  • Размеры в корпусе: 72х55х17 мм



Рис. 1. Принципиальная схема KIT NS046box

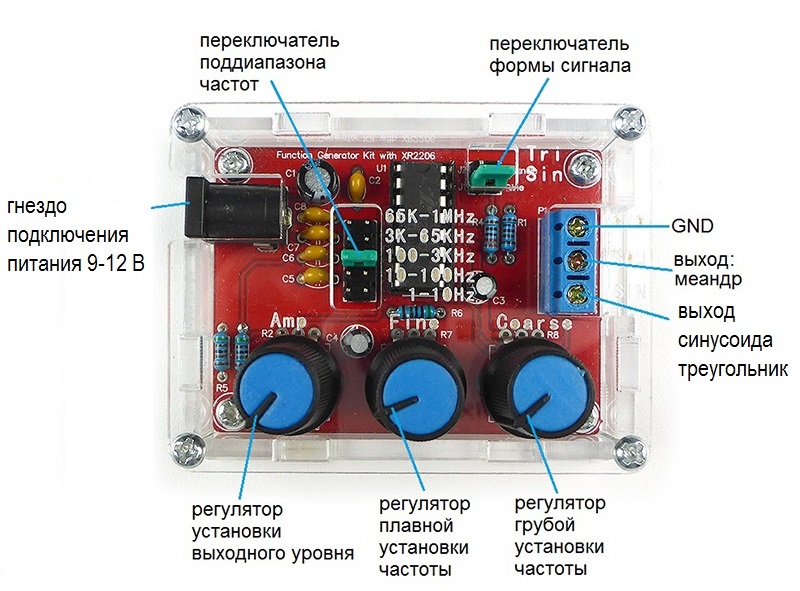

Рис. 2. Внешний вид KIT NS046box

Производители: Мастер Кит

Разделы: Электронные развивающие конструкторы

Опубликовано: 12.05.2022
