ШИМ-контроллеры Chipown для сетевых адаптеров

Компания Chipown Micro-electronics (Chipown) производит AC-DC контроллеры PN8273 и PN8275W на основе обратноходовой топологии с выходной мощностью до 120 Вт. В состав микросхем входит ШИМ-контроллер с токовым режимом, высоковольтная схема запуска, цепи защиты и силовой драйвер (рис. 1 и 2). Контроллер поддерживает режимы ШИМ с фиксированной частотой (65 кГц), ЧИМ при небольшой нагрузке и пакетный в режиме ожидания, что позволяет достичь высокого КПД в широком диапазоне токов нагрузки. Потребляемая мощность преобразователя на холостом ходу составляет менее 50 мВт.

Высокую надежность преобразователя при аварийных ситуациях обеспечивает широкий набор функций защиты от короткого замыкания, перенапряжения и провалов питания по входу и выходу, перегрева, поцикловое ограничение тока. Кроме того, PN8275W обеспечивает разрядку X-конденсаторов входного EMI-фильтра при выключении согласно требованиям стандарта IEC62368-1:2014. Снижения уровня электромагнитного излучения удалось добиться благодаря частотной модуляции частоты коммутации и схемотехнике выходного драйвера.
Высокая степень интеграции и надёжность позволяют использовать контроллеры PN8273 и PN8275W для резервных источников питания, адаптеров, импульсных преобразователей напряжения.

Особенности:

• Встроенная высоковольтная цепь запуска;
• Многорежимная работа для достижения высокого КПД;
• Рабочее напряжение VDD: 8...40 В;
• Потребляемая мощность без нагрузки: менее 50 мВт (230 В AC);
• Девиация рабочей частоты для снижения электромагнитных помех;
• Комплекс защит:
  • от перегрева (OTP),
  • от перенапряжения на выходе,
  • от обрыва/короткого замыкания на выходе,
  • от перегрузки (OLP),
  • поцикловая защита от перегрузки по току (OCP),
  • от короткого замыкания выходного выпрямителя,
  • вход DMG для мониторинга входного и выходного напряжения, обнаружения размагничивания трансформатора;
• Разряд X-конденсаторов входного EMI-фильтра (PN8275W);
• Рабочая температура TJ: -40...150 °С;
• Корпус: SOP7

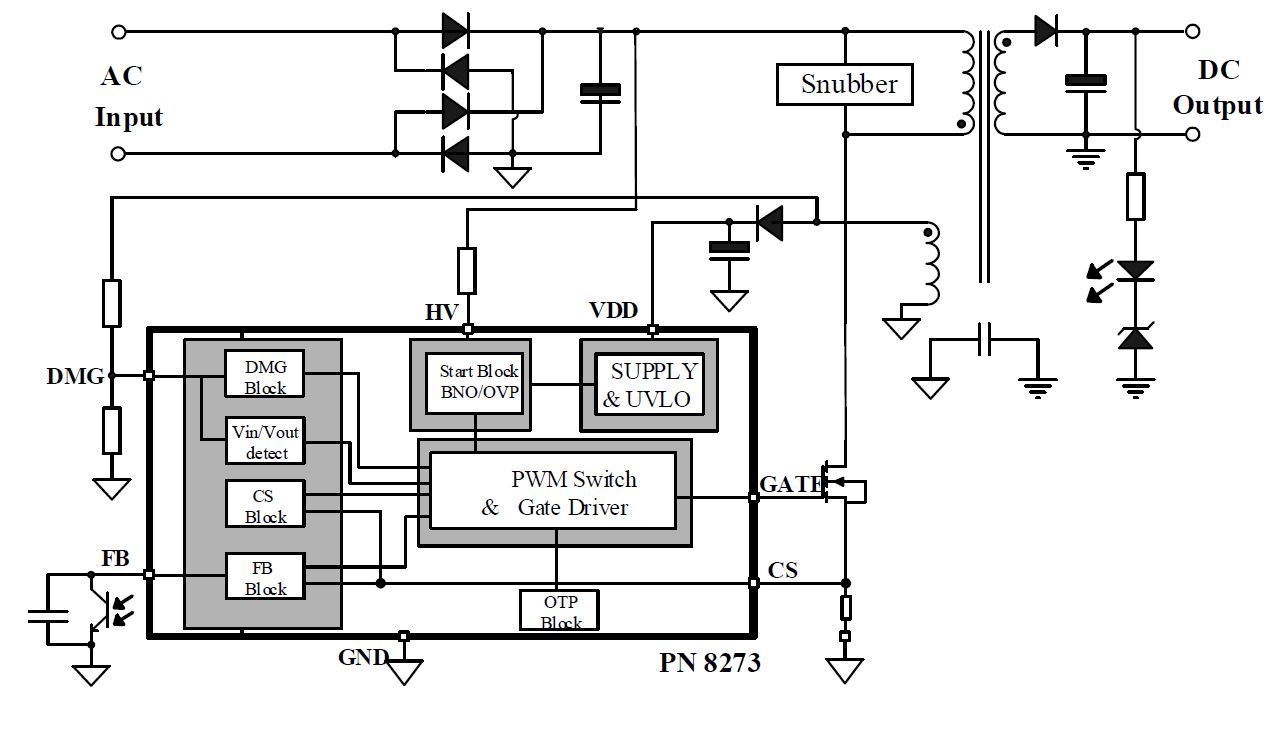

Рис. 1. Схема включения PN8273


Рис. 2. Схема включения PN8275W
