AP8262WSE-A1 от Chipown – бюджетная и надежная альтернатива UC2843
ШИМ-контроллер UC2843, а также версии UC1843 и UC3843 с другими диапазонами рабочих температур являются известными решениями для построения неизолированных DC/DC-преобразователей и изолированных обратноходовых AC/DC-преобразователей с обратной связью по вторичной стороне (Secondary Side Regulation, SSR). Компания Chipown (КНР) предлагает полный аналог этих микросхем — AP8262WSE-A1, который можно приобрести в ДКО Электронщик.
AP8262W выпускается в корпусе SOP8, который полностью совместим по размерам и назначению выводов (различие лишь в их наименовании) с оригинальным контроллером UC2843 американского производителя в корпусе SOIC-8 (рис. 1).

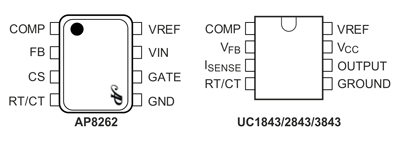

Рис. 1. Корпуса и выводы ШИМ-контроллеров AP8262WSE-A1 и UC2843
Основные параметры AP8262W приведены в таблице 1, для сравнения там же указаны данные UC2843. Несколько различий в характеристиках делают китайский вариант несколько лучше оригинала и не требуют изменений в существующих проектах.
Таблица 1. Характеристики AP8262W в сравнении с UC2843
Параметры |
AP8262 | |
Максимальное напряжение на входе питания, В | 35 | 30 |
Напряжение ограничения встроенного стабилитрона, В | 34 | |
Напряжение запуска/отключения, В | 7.8...9/7….8.2 | |
Типовой ток запуска, мА | 0.4 |
0.5 |
Ток потребления, мА |
11 | |
Генератор |
||
Частота, кГц |
49...55 (52 тип.) |
47...57 (52 тип.) |
Зависимость частоты от напряжения питания, % |
0.2 (1 макс.) | |
Температурная стабильность, % |
5 | |
Вход датчика тока |
||
Усиление, В/В |
2.85...3.15 | |
Максимальное напряжение входа, В |
0.9...1.1 | |
Коэффициент подавления пульсаций питания, дБ |
70 | |
Задержка сигнала, нс |
150 (300 макс.) | |
Выход |
||
Типовой коэффициент заполнения ШИМ, % |
0...97 | |
Напряжение низкого уровня при токе 0.2 А, не более, В |
1.1 |
2.2 |
Напряжение высокого уровня при токе 0.2 А, не менее, В |
12 | |
Источник опорного напряжения (ИОН) |
||
Значение ИОН, В |
4.95...5.05 | |
Ток короткого замыкания ИОН, мА |
-30...-180 | |
Усилитель обратной связи (ошибки) |
||
Напряжение на входе FB, В |
2.45...2.55 | |
Ток компаратора ISOURCE/ISINK, мА |
-0.7...-1 / 2...6 |
-0.5...-0.8 / 2...6 |
Напряжение компаратора низкого уровня (нагрузка 15 кОм), не более, В |
1.1 | |
Напряжение компаратора высокого уровня (нагрузка 15 кОм), не менее, В |
5.5 | 5 |
Устройство контроллера показано на рис. 2. Цепь питания защищена от повышенного напряжения, а также контролирует его падение ниже заданного уровня, тем самым исключая нестабильность работы, способную привести к опасным состояниям. Встроенный ИОН обеспечивает опорными напряжениями усилитель ошибки и внешнюю RC-цепь тактового генератора, рабочая частота которого может достигать 500 кГц (на рис. 3 показана номограмма зависимости частоты генератора от показателей резистора и конденсатора). Усилитель ошибки имеет высокий коэффициент усиления, малое выходное сопротивление и выход сигнала на вывод COMP. Основной компаратор обеспечивает токовый режим управления ШИМ и защищает силовой ключ от перегрузки. Выходной каскад драйвера построен на биполярных транзисторах («totem pole») и позволяет обеспечить пиковый ток затвора внешнего MOSFET до ±1 А с крайне малым временем нарастания фронта импульса: 50 нс при емкости цепи 1 нФ (рис. 4).

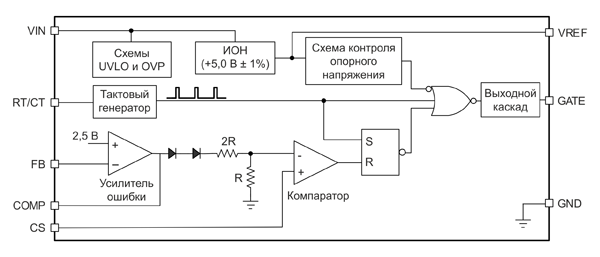

Рис. 2. Блок-схема ШИМ-контроллера AP8262W

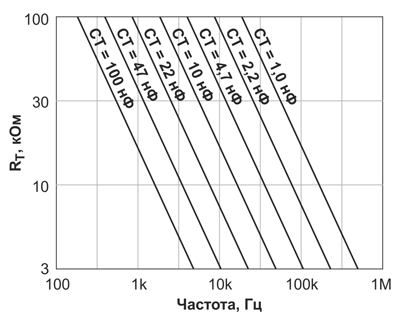

Рис. 3. Номограмма частоты генератора в зависимости от RC-цепи
При сопротивлении частотозадающего резистора более 5 кОм частоту можно выразить как:
FOSC = 1.72 / RT * CT,
где FOSC — частота генератора (кГц), RT — сопротивление резистора (кОм), CT — емкость конденсатора (мкФ).

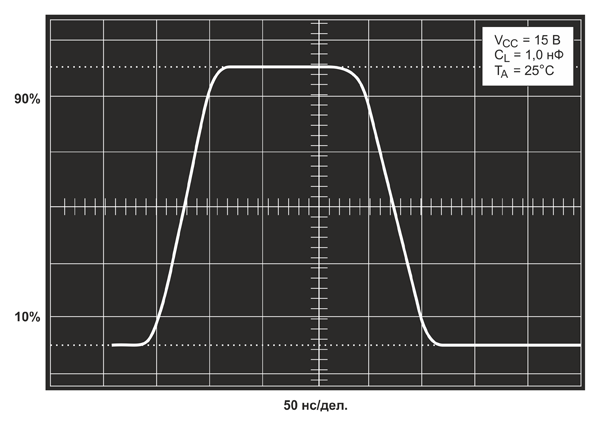

Рис. 4. Форма импульса выходного драйвера
В нерабочем режиме (когда питание меньше уровня UVLO) выход драйвера принудительно отключается от силового ключа. Это, с одной стороны, исключает оставление драйвера в высоком состоянии, а с другой - не обеспечивает гарантированное закрытие ключа (если был открыт) и не предотвращает его самопроизвольное открытие. Для исключения подобного поведения производители рекомендуют подключать затвор транзистора к общей цепи через резистор значением в несколько кОм, притом на некоторых типовых схемах у большинства производителей подобная рекомендация опускается.
На рис. 5 и 6 показаны схемы преобразователей с использованием ШИМ-контроллера AP8262W.

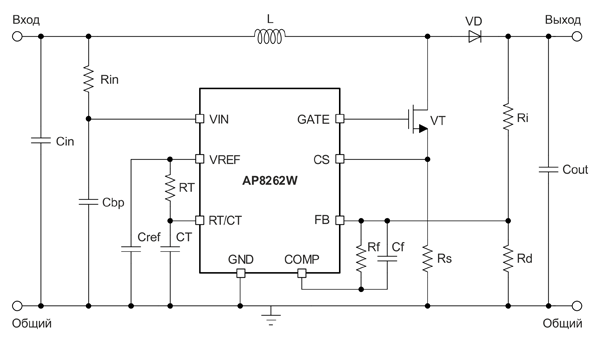

Рис. 5. Повышающий неизолированный DC/DC-преобразователь

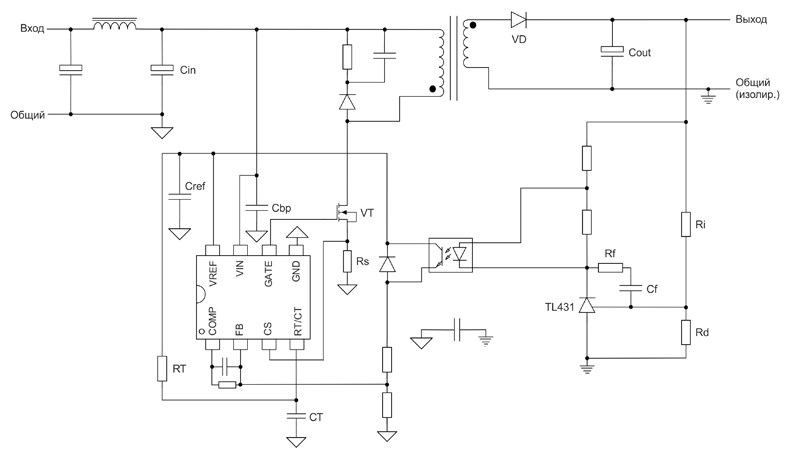

Рис. 6. Обратноходовой изолированный низковольтный преобразователь
Следует отметить, что схемы преобразователей, представленных выше, помимо отсутствия рекомендуемого запирающего затвор резистора, не полностью раскрывают потенциал ШИМ-контроллера AP8262W. При разработке источников питания на его базе следует обратиться к документации оригинальной микросхемы UC2843, где реализованы такие схемотехнические решения, как улучшенное питание, мягкий старт, полноценная защита ключа, компенсация наклона и внешнее управление, а также приведены полные методики расчета внешних компонентов и даны рекомендации по трассировке печатной платы.
