Мощные AC-DC преобразователи в безвентиляторном исполнении

Продолжая развивать семейство AC-DC преобразователей в U-образных корпусах, компания Mean Well начала производство самых мощных моделей UHP-2500. Конструкция источников предусматривает внешнее принудительное охлаждение или естественную конвекцию с размещением модуля на алюминиевом листе площадью 2000 см².

Допустимая выходная мощность при естественном охлаждении уменьшается, но отсутствие вентилятора позволяет исключить проблемы, связанные с акустическим шумом и отказами вентиляторов, вызванными загрязнением и механическим износом.

Преобразователь имеет функции электронного управления напряжением и порогом ограничения тока, которые позволяют регулировать выходное напряжение от 50 до 120 % и ток от 20 до 100% с помощью внешнего управляющего напряжения.

Кроме того, конструкция UHP-2500 соответствует стандарту безопасности бытовых электрических приборов EN60335-1, что позволяет применять источники в оборудовании с высокими требованиями к надежности.

Преобразователи UHP-2500 можно применять в зарядных устройствах, лазерном и испытательном оборудовании.

Особенности:

• Безвентиляторная конструкция;
• Выходная мощность:
  • 2500 Вт (принудительное охлаждение 45 фут³/мин);
  • 2000 Вт (на алюминиевом листе 45х45х0.3 см);
  • 1500 Вт (без радиатора);
• Выходное напряжение: 24, 48 В;
• Входное напряжение: 90…264 В AC;
• Высокий КПД: до 96 %;
• Активный ККМ;
• Электронная регулировка выходного напряжения и порога ограничения тока;
• Защита: короткое замыкание, перегрузка, превышение напряжения по выходу, перегрев;
• Выход сигнализации DC OK;
• Дистанционное управление ВКЛ/ВЫКЛ;
• Светодиодный индикатор наличия питания;
• Дополнительный источник питания: 12 В / 0.4 А;
• Международные сертификаты безопасности: UL / TUV / EAC / CB / CE;
• Рабочая высота до 5000 метров;
• Диапазон рабочих температур: -30…+70 °С;
• Размеры: 310х140х60 мм

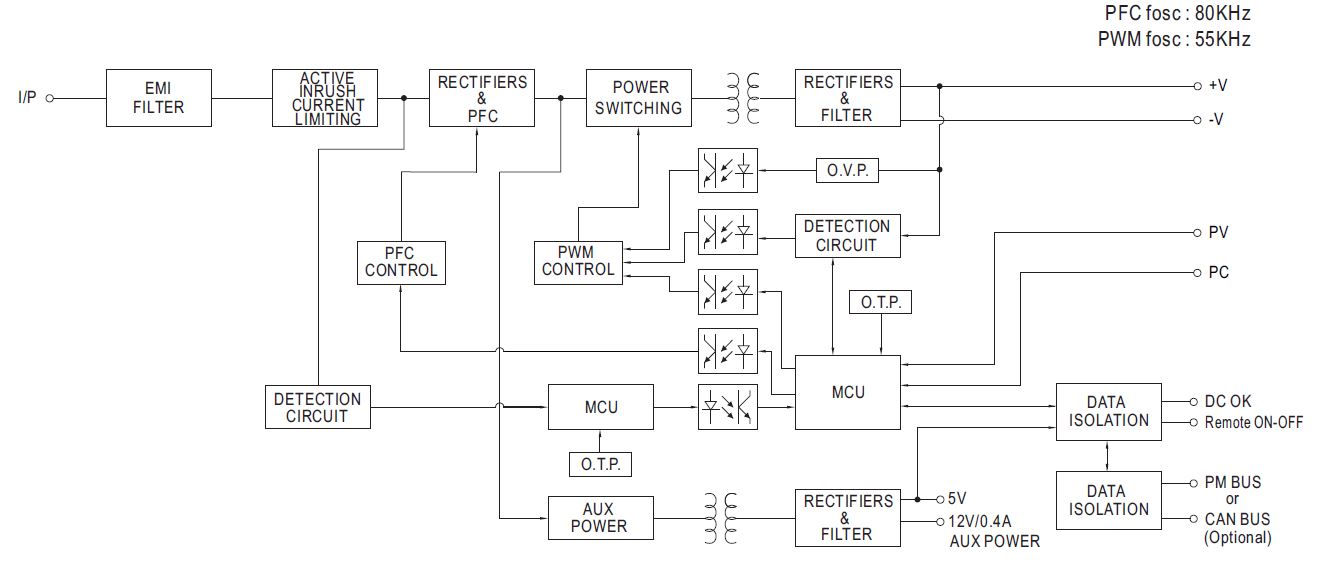

Рис. 1. Структурная схема UHP-2500
